Расчет потолка из гипсокартона – грамотно и правильно

Расчет потолка из гипсокартона

Каждый раз перед выполнением того или иного вида работ мы сталкиваемся с вопросом – какие материалы нам необходимы и самое главное какое количество?

Гипсокартонный потолок не исключение. Сегодня мы поговорим о том, как правильно рассчитать необходимое количество материалов.

Расчет площади и расчет комплектующих, разная задача

Кто — то может посмеяться над данным предложением об оказании помощи по расчетам. Их мы можем понять. Вроде что особенного необходимо сделать, когда проводится расчет гипсокартона на потолок?

Раз, два, замерил периметр комнаты, вычислил площадь и приобрел необходимое количество гипсокартонного листа. Так, да не так.

Дело в том, что расчет гипсокартона на потолок и расчет подвесного потолка из гипсокартона совершенно разные вещи. Ведь никто не станет утверждать,  что при монтаже подвесного потолка из гипсокартона кроме гипсокартона ничего не потребуется?

Размер ГКЛ и размер помещения – существующая реальность

В этом и заключается главный вопрос, необходимо не только правильно рассчитать требуемое количество гипсокартонного листа, но и количество металлического профиля, анкеров, саморезов, подвесов и крабов.

Монтируем – значит режем

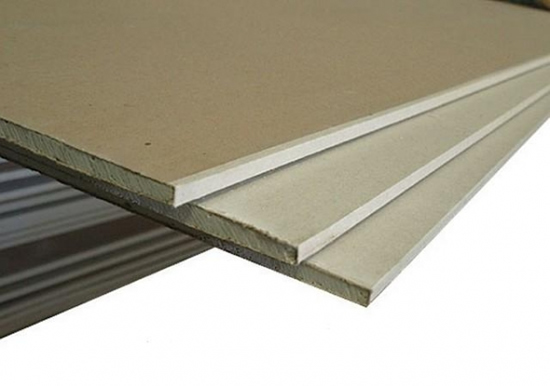

Листы гипсокартона.

Ведь надо понимать еще одну вещь, размеры комнаты совершенно не совпадают с размерами гипсокартонных листов. Значит, при монтаже приходится производить подрезку листов и вырезать необходимые элементы.

Особенности монтажа ГКЛ

Кто хоть раз сталкивался с гипсокартоном, прекрасно понимает, что его листы не могут просто висеть в воздухе, они должны быть крепко закреплены на металлическом каркасе. Обрезая и подгоняя листы, их стык обязательно должен лежать на металлическом профиле каркаса.

В противном случае трещины на потолке вам обеспечены.

Перерасход материала – зачем?

Кто — то может сразу на глаз определить необходимое количество металлического профиля, креплений и точно сказать, сколько гипсокартона ему необходимо?

Конечно, можно приобрести материалов с огромным запасом, наверняка хватит, тогда у нас возникает резонный вопрос, а зачем?

Для скептиков у нас есть маленькое предложение, мы поможем вам правильно рассчитать материал для вашего потолка, а те деньги, которые вы планировали на приобретение лишнего материала, перечислите в ближайший детский дом.

Расчет ГКЛ, металлического профиля и комплектующих

Мы отклонились от темы. Думаем, что вопросов к данной статье больше нет, приступим.

Одноуровневый потолок – начинаем с простого

Одноуровневый потолок

Начнем с одноуровневого потолка. Вначале необходимо измерить помещение. Для примера возьмем комнату с длиной 5500 и шириной 3200 мм. Комната обычная прямоугольная.

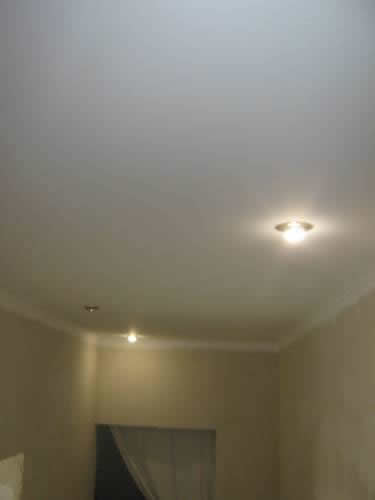

Комната с разными стенами.

Наш совет – если вы измеряете комнату, обязательно измерьте все стены. Может оказаться, что по архитекторской задумке ваша комната не совсем прямоугольна. В наше время это далеко не редкость.

Углы и периметр – важная составляющая

В нашем примере все стены у комнаты одинаковы, значит, ее углы составляют ровно 90°. Это важно. Если окажется что стены вашей комнаты имеют совершенно разный размер, значит у нее разные углы. В этом случае в расчете используйте ширину и длину наибольших по размеру стен.

Далее вычисляем периметр помещения. Простая арифметика – P = (5500 + 3200)*2 = 17400 мм. Сейчас можно рассчитать количество профиля.

UD-27 – точное количество

Профиль UD-27.

Теперь можно узнать, сколько нам потребуется профиля UD-27. Выпускаемый профиль имеет длину 3000 и 4000 мм.

Если вы возьмете профиль длиной 3000 мм, при ширине комнаты 3200 мм, вам придется добавлять 200 мм. Согласитесь, не совсем удобно.

Поэтому следует приобрести профиль длиной 4000 мм.

Исходя из сделанного ранее расчета, можно вычислить количество необходимого профиля.

17400 / 4000 = 4, 35. Значит, потребуется купить профиль UD-27 размером 4000 мм в количестве 5 штук.

Сколько CD-60 – нужно знать и это

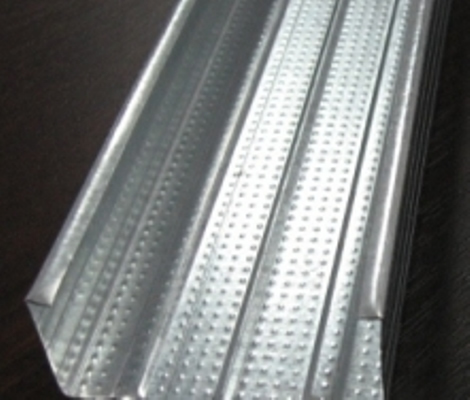

Профиль CD-60.

Следующий на подходе профиль для каркаса CD-60.

Для того чтобы понять как нам лучше смонтировать каркасный профиль, обратим внимание на размер гипсокартонного листа.

Стандартный гипсокартонный лист имеет размеры :

• 1200 Х 2500 Х 12, 5 мм
• 1200 Х 3000 Х 12, 5 мм
• 1200 Х 2500 Х 9, 5 мм

Выбор направления монтажа металлического профиля

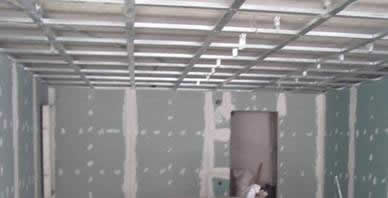

Направление монтажа металлического профиля.

Становится понятным, что каркас нам лучше монтировать по ширине. Такое расположение листа гипсокартона даст нам наименьшее количество отходов.

Конечно, можно смонтировать профиль и по длине, в этом нет ничего страшного. Просто монтировать длинный профиль намного сложней, чем более короткий, надеемся, с этим все согласны?

Значит,  монтируем профиль по ширине 3200 мм.

Ширина гипсокартонного листа 1200 мм. Профиль должен располагаться по краям и середине листа, итого 3 штуки. Значит, шаг составляет 600 мм.

Точное количество профиля CD-60

Профиль идет от одной стены до другой, противоположной.

• Делаем расчет -  5500 / 600 = 9, 1
• Получается 9 штук.  600 Х 9 = 5400 мм.
•  Последний профиль установится на отметке 5400.
• До стены не хватает еще 100 мм.
• При шаге в 600 мм это вполне нормально,   больше профиля не надо.

Остатков не будет

При ширине помещения в 3200 мм у нас останется по 800 мм с каждого профиля. Он нам еще понадобится.

Расстояние для монтажа – выбор и возможность

Устраивая подвесной потолок из гипсокартона, необходимо для себя решить, на каком расстоянии он будет смонтирован от основного перекрытия. Исходя их этого размера, выбирается необходимый элемент монтажа.

Если вы хотите устроить потолок как можно ближе к перекрытию, то расстояние до основного перекрытия будет 27 мм.

Почему 27? Да потому что у нас профиль UD-27 и это минимальное расстояние, на которое можно приблизить навесной потолок к основному перекрытию.

• Надо знать, что максимальное расстояние со стандартным, прямым подвесом не может превышать 120 мм.

Наша справка – иногда требуется установить подвесной потолок на более удаленном расстоянии от основного перекрытия. В этом случае используются специальный пружинный подвес с проволокой. С помощью этой проволоки можно регулировать расстояние установки подвесного потолка. Оно может быть и 500 мм и более.

Пружинный подвес.

• Такие случай встречаются крайне редко, поэтому мы не будем их рассматривать.
• Ограничимся тем, что наш потолок не опустится ниже отметки 120 мм от основного перекрытия.

Без подвесов никуда

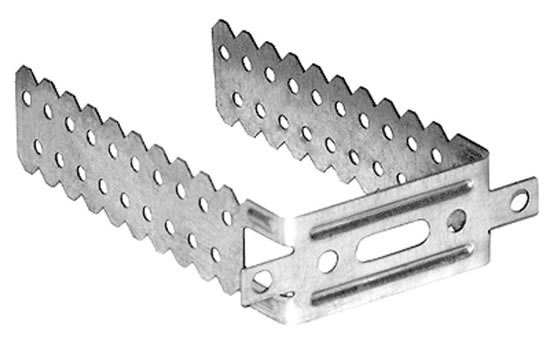

Прямой подвес.

Нам необходимо рассчитать количество подвесов для нашего потолка.

• Первый подвес устанавливается на расстоянии 300 мм от стены, далее они устанавливаются также как и профиль на расстоянии 600 мм.
• Значит, на один профиль потребуется 5 подвесов.
• Профилей 9  –  9 * 5 = 45.
• Нам нужно 45 штук прямых подвесов.

Перемычки выполняются из того же профиля CD-60.

Крабы – количество имеет значение

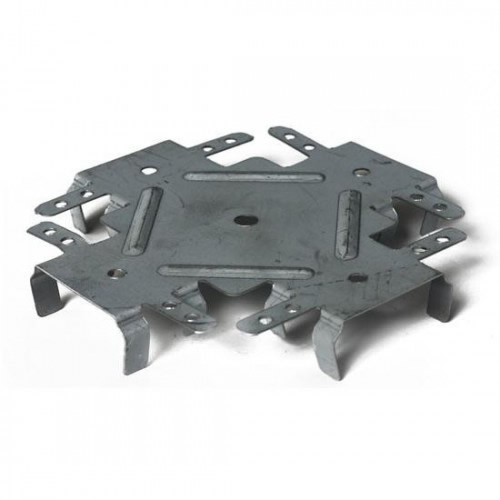

Краб.

Соединяются они крабами.

• Крабы также устанавливаются на расстоянии 600 мм между подвесами.
• В итоге для нашего потолка необходимо 4 краба на один профиль.
• Считаем 4 Х 9 = 36 штуки.

Перемычки, крабы – в итоге квадраты

Перемычки устанавливаются между крабами и между профилем UD-27 и крабом.

Из всего вышесказанного становится понятным, что профиль и перемычки образуют ровные квадраты размером 600 Х 600 мм.

Наша справка – размер ячейки каркаса может быть и другого размера. Но 600 Х 600 мм признан самым эффективным размером при монтаже каркаса гипсокартонного потолка и поэтому по возможности следует придерживаться данного размера.

Особые места для крабов

Что следует строго соблюдать при монтаже и когда проводится расчет подвесного потолка из гипсокартона:

• Устанавливая крабы на отметке 2500 мм, место, где заканчивается гипсокартонный лист, краб должен быть выставлен строго по отметке 2500 мм.

Считаем перемычки

Как уже известно, расстояние между профилями составляет 600 мм, размер проводится от центра профиля.

• У нас профиль CD – 60, поэтому отнимем 30 мм с каждой стороны – 600 – (30 * 2) = 540 мм.
• Для того чтобы не возникло проблем при монтаже, уберем еще 5 мм.
• В итоге мы получили размер перемычки – 535 мм.

Размер между профилем UD-27 и крабом также необходимо измерить.

Со стороны, где мы начали устанавливать профиль CD – 60 у нас имеется расстояние 600 мм, а с противоположной стороны осталось 100 мм.

Получается два размера. Считаем:

• (600 – 30) – 5 = 565 мм
• (100 – 30) – 5 = 65 мм

Потребуется:

• 565 мм – 4 штуки
• 65 мм  — 4 штуки
• 535 мм  — 36 штуки.

Остаток в дело – количество профиля

У нас есть 9 отрезков по 800 мм. Из одного нарежем 4 штуки по 65 мм и одну 535. Из оставшихся 8 используем еще четыре отрежем 4 по 565 мм и из остальных 4 по 535 мм

Значит нам нужно еще 31 штука по 535 мм.

Считаем:

• 535 *31 = 16585 мм

Купим трех метровый профиль. Так получится меньше остатков.

• 16585 / 3000 = 5, 52

Значит нам необходимо еще 6 профилей по 3000 мм.

Точный итог

Все, можно подводить итог. Для того чтобы смонтировать подвесной гипсокартонный потолок для нашей комнаты нам потребуется:

• Металлический профиль марки UD-27 – 5 штук по 4000 мм
• Металлический профиль CD-60 – 9 штук по 4000 мм
• Металлический профиль CD-60 – 6 штук по 3000 мм
• Прямой подвес – 45 штук
• Краб – 36 штуки

Дюбеля, саморезы – считаем все

Саморезы.

Для монтажа профиля к стене нам потребуются дюбеля. Крепятся они на расстоянии 300 или 400 мм друг от друга.

• Имея P = 17400 / 300 = 58 штук дюбелей для крепления профиля к стене.

Профиль крепится к подвесу с помощью четырех саморезов.

• 45 * 4 = 180 штук саморезов для крепления профиля к подвесам.

При монтаже краба используется четыре самореза, а для крепления его с профилем еще два.

• (4 +2) * 36 = 216 штуки.

Расчет количества гипсокартона – соединяем с саморезами

Рассчитав необходимое количество гипсокартонного листа, можно с точностью высчитать необходимое количество саморезов для его крепления. Как правило, они крепятся на расстоянии 250 мм. Думаем, вы справитесь с этим сами.

Что касается самого гипсокартона.

• Имея размер листа 1200 Х 2500 Х 9, 5 мм ясно видно, что нам потребуется 6 целых гипсокартонных листов.

Подобный расчет вы можете произвести и для собственного помещения.

Зная одно – можно сделать и другое

Конечно, мы рассмотрели расчет простого одноуровневого потолка. Но поняв принцип, можно с успехом рассчитать необходимое количество материалов и для более сложных конструкций.

Самое главное помните – гипсокартонный лист всегда должен стыковаться на металлическом профиле.
