Потолочное отопление инфракрасное, принцип работы и монтаж

Потолочное инфракрасное отопление, это тип обогревательных приборов, в которых для производства тепла используется принцип инфракрасного излучения. Эта система отопления подходит как для основного источника тепла, так и для вспомогательного.
Особенность ИК отопления – зональный подогрев, что позволяет рационально обогревать большие помещения с высокими потолками.

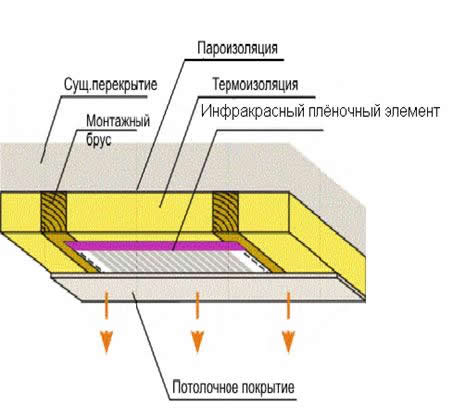

Как выглядит инфракрасное потолочное отопление

Принцип работы отопления при помощи ИК

Инфракрасное отопление потолочное вырабатывает тепло по следующему принципу:

• нагревание рабочего материала до температуры, необходимой для теплового излучения определенной длины волны;
• распределение обогревателем тепла к стенам, полу и всем предметам в помещении;
• нагретые предметы отдают тепло в воздух, что позволяет равномерно распределить температуру по всему помещению.

Важно помнить, что инфракрасный обогреватель излучает тепло схожее с солнечным излучением. Теплоизлучение не может быть поглощено воздухом, поэтому не образуются тёплые слои воздуха, которые уходят к потолку.

Поэтому метод ИК излучения может эффективно использоваться в помещениях, в которых невозможно избежать движения больших объемов воздуха, например временных складах, гаражах без тепловой изоляции перегородок или автобусных остановках, где стен вообще нет.   Тепло рационально распределяется по всему помещению, что приводит к экономии.
Вся тепловая энергия  ИК обогревателей распространяется на твёрдые предметы. Воздух от них нагревается равномерно. Температура  у потолка равна температуре пола, что позволяет сократить потребление энергии до семидесяти процентов. Смотрите фото для сравнения.

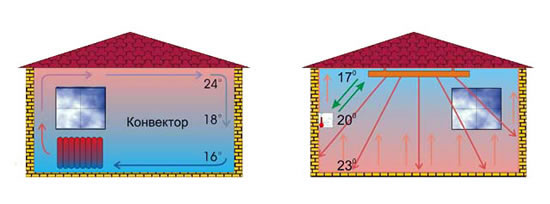

Принцип работы потолочного отопления ИК

Инфракрасное потолочное отопление, как размещать.
Этапы монтажа:

• Устанавливая ИК обогреватели на потолок, должна учитываться высота подвеса.
• Потолок не должен быть ниже двух с половиной метров от пола. Обогреватель не должен быть направлен на человека. В лучшем случае  на ноги, если ИК расположен над кроватью.
• Обогреватель не должен находиться у окна или на потолках из ПВХ.

Монтаж системы пленочное инфракрасное потолочное отопление

Производить монтаж системы ИК необходимо в соответствии с требованиями по эксплуатации системы, в зависимости от размера площади помещения. Если объемы работы масштабные, то лучше прибегнуть к услугам профессионалов электриков.
Если площадь помещения небольших размеров, то работу можно выполнить своими руками, выполняя поочередно этапы работы. Работу по монтажу потолочного отопления можно разделить на несколько этапов.
Итак:

• Произвести монтаж экрана, который отражает тепло.
• Монтируются пленочные обогреватели.
• Произвести разводку электрики.

Монтаж теплоотражающего утеплителя

Работа начинается с монтажных работ фольгированного экрана, который способен отражать тепловой поток вниз. Самым оптимальным вариантом, станет использование утеплителя толщиной 5 миллиметров.
Случай, когда теплоизоляция потолка недостаточно качественная, используется утеплитель 10 миллиметров. Для деревянной потолочной конструкции крепления производятся при помощи обычных скоб и степлера.
Для бетонной потолочной конструкции понадобится перфоратор для отверстий и специальные крепежные элементы (УКЭ). Действия крепежа производятся с шагом 0, 5 метра.
После первой полоски теплоотражающего утеплителя монтируется вторая, внахлест 2-3 сантиметра. Работы продолжаются до полного покрытия потолочной конструкции.

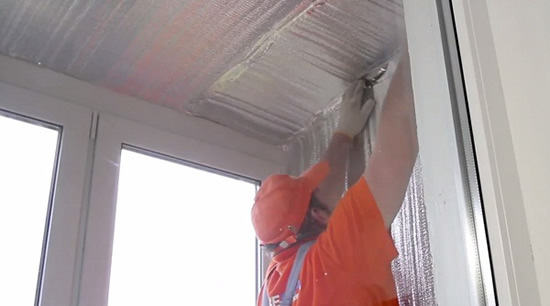

Монтаж теплоотражающего утеплителя

Следует помнить, что после монтажа теплоотражающего утеплителя, необходимо заделать стыки специальной фольгированной клейкой лентой.

Установка пленочного нагревателя

Пленочные нагреватели это тонкие нити карбона, нанесенные на углеродную пластину, их количество подбирается согласно рабочему проекту. Все нагревательные элементы имеют специальные места для крепежа.
Как, правило, это обычные прозрачные поля с обеих сторон. Принцип монтажа пленочных нагревателей, аналогичный с теплоотражающим материалом. Используется универсальный крепежный элемент или степлер, в зависимости от потолочной конструкции.

Важно помнить, что монтаж пленочных нагревателей производится в отапливаемом помещении, а крепления производятся ТОЛЬКО в прозрачные полосы, предназначенные специально для крепежа.

Неправильный монтаж приведет к повреждениям геометрии нагревателя, повреждению токоведущей части или полному повреждению нагревателя. Данную работу лучше доверить специалистам. Если монтаж производится самостоятельно, следует несколько раз прочитать инструкцию.

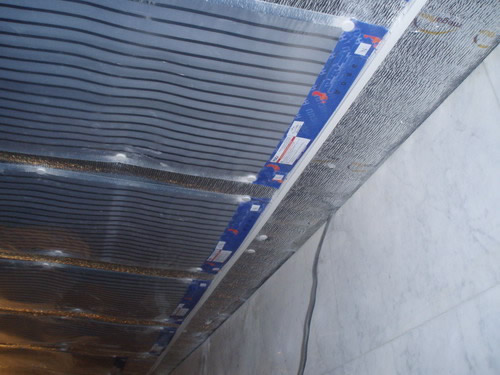

Пленочные нагреватели

Электромонтажные работы

Электромонтаж производится следующим образом. Рядом с пленочными нагревателями крепится специальный канал для кабеля, куда проводятся провода нагревателей.
Должна быть установлена магистральная линия, выполненная из одножильного провода ПВ-3. Провода нагревателя коммутируются параллельно магистральной линии.
Сечения зависят от общей мощности пленочных нагревателей. После подключения проводов, питание убирается в специальный кабель канал и изолируется.
Затем необходимо установить терморегулятор, желательно в каждое помещение на высоте 1, 4 метра от уровня пола. Если площадь помещения небольшая, то терморегулятор можно подключить в разрыв с линией.
Для большой площади понадобится магнитный контактор. Магистрали питания,   специальной гофре, потягиваются до самого щитка. Далее в щитке собираются все провода и подключаются к магнитным контактам, после чего производится тест системы.
Инструкция по монтажу потолочного отопления ИК довольно простая. Достаточно иметь небольшие представления и потолочное отопление готово.

Электромонтаж пленочных нагревателей

Преимущества потолочного инфракрасного отопления

Отопительная система с потолочными инфракрасными излучениями обладает следующими особенностями:

• местный обогрев отдельных рабочих зон, а не всего помещения в целом,
• значительная экономия тепловой энергии по сравнению с другими обогревательными приборами, экономия до 40%, притом, что цена за всю систему не высокая,
• экономия полезной площади, учитывая, что обогревательная система расположена на потолке,
• нагревательные панели бесшумные и невидимые,
• быстрый нагрев и остывание, высокий КПД, практически самое эффективное средство для энергосбережения.

Потолочные панели ИК бывают:

• низкотемпературные;
• среднетемпературные;
• высокотемпературные.

По источнику энергии отопительные потолочные панели встречаются газовые и электрические.

Газовые потолочные панели отопления

• К первой категории относятся высокотемпературные панели, в качестве нагревательного элемента выступает металлокерамическая пластина. Она имеет толщину 12 миллиметров, а внутри нее производится сжигание газа.
  При такой схеме, температура пластины получается достаточной, благодаря физическим свойствам пористой керамики.
• Ко второй категории относятся среднетемпературные панели, в качестве инфракрасного излучения служит металлическая трубка. Нагрев происходит за счет тепла, которое накапливается в результате сгорания в камере газо-воздушной смеси.

Электрическое ИК потолочное отопление

В качестве инфракрасных излучателей в данной категории служат ТЭНы (трубчатые электрические нагреватели). Существуют трехслойные пленочные обогреватели, в состав которых входят две полимерные пленки, а между  ними расположен угольно-графитовый порошок.
ИК отопление с излучателем электрического типа, комплектуется специальным отражателем из алюминия, затем собираются в корпус из оцинкованной стали (тонколистовой).   Приборы инфракрасного излучения очень удобно использовать как дублирующий источник обогрева в помещениях, в которых отопление подключается эпизодически, например, на даче, так как тепловое воздействие ощущается сразу при включении питания.
После этого можно комфортно ожидать тепла основного источника.
