Потолки из гипсокартона с подсветкой – особенности монтажа

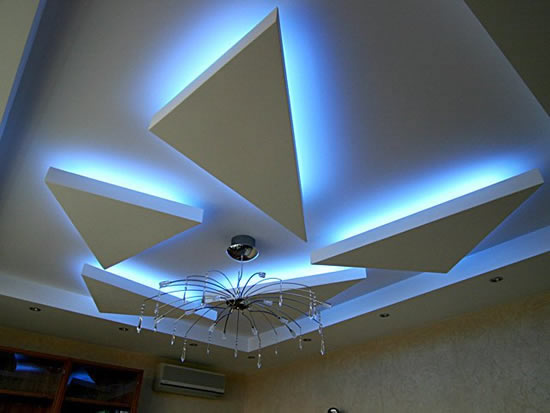

Потолок с подсветкой из гипсокартона

Гипсокартон уже давно используется при внутренней отделке помещений для выравнивания стен и потолков. Работать с ним не сложно, цена конструкций из него относительно не высока, а возможностей для творчества он обеспечивает достаточно.
Многоуровневые потолки из гипсокартона с подсветкой дают Вам возможность создать неповторимый облик каждого помещения. С помощью совершенно несложных приемов и при небольших затратах времени и средств, вполне по силам своими руками воплотить в жизнь Ваши дизайнерские замыслы.
Инструкция по выполнению работ приведена в данной статье.

Выбор подсветки

Для освещения используется несколько типов светильников, монтируемых на потолке:

• Точечные источники света, врезаемые в гипсокартон.
• Накладные светильники, закрепляемые на плоскости потолка.
• Потолочные люстры, подвешиваемые к потолочному перекрытию.
• Скрытая подсветка, размещаемая в специальных нишах между уровнями.

Свет в последнем случае направлен на верхний ярус и, отражаясь от него, создает в комнате особый уют и неповторимую атмосферу покоя.
Обычно для организации такой подсветки используют люминесцентные светильники или (в последнее время – в основном) применяют светодиоды.

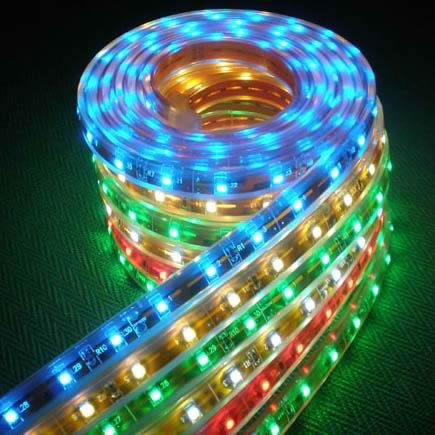

Светодиодные ленты для подсветки

Потолки из гипсокартона со светодиодной подсветкой – это современный выбор.

Преимущества светодиодной подсветки

Итак:

• Монтаж светодиодной ленты не представляет сложности.

Примечание. Обратная сторона снабжена двухсторонним скотчем.

• Потребление электроэнергии минимально, по сравнению с другими источниками света, а яркость вполне достаточна для подсветки.
• Светодиодная подсветка гипсокартонного потолка будет стоить недорого, а срок эксплуатации достаточно большой.
• Ленты покрыты силиконовой изоляцией, питание 12 V, что позволяет использовать их в помещениях с повышенной влажностью.
• Выпускаются светодиодные ленты с различным количеством светодиодов на метр (30, 60 или 120), с градацией по цветам и оттенкам, что дает возможность решить любые задачи.
• Кроме монохромных (одноцветных) существуют RGB – ленты, способные изменять цвет свечения.
• Подсветка потолков из гипсокартона  с использованием светодиодных лент легко управляется с помощью специальных контроллеров. Возможно также использование пульта дистанционного управления и различных программируемых устройств автоматики.

Сборка потолка

Начинается монтаж с разметки и сборки каркаса.

Разметка

Прежде всего, необходимо по периметру помещения выполнить горизонтальную разметку для стеновых профилей:

• Для этого в одном из углов  комнаты на уровне глаз (так удобнее работать) делают отметку, которую с помощью водяного (лазерного) уровня переносят на другие углы.
• Соединяют отметки, используя строительный разметочный шнур. В результате получиться линия горизонта (базовая линия) по всем стенам и в углах.
• Проводят измерения от базовой линии до потолочного перекрытия и определяют самую нижнюю точку основного потолка.
• От этой точки отмеряют вниз расстояние между основным потолком и первым уровнем гипсокартона (толщину самих гипсокартонных листов необходимо отнять).
• Таким образом, получают отметку нижнего уровня стенового профиля.
• Перенеся отметку на другие углы (измеряя расстояние от нее до базовой линии) и соединив эти отметки, производят разметку установки профиля по всем стенам.
• На потолке размечают расположение основных профилей. Они должны быть расположены параллельно с шагом 40 см (по центру профилей).
• Теперь необходимо разметить расположение светильников, люстры и выполнить монтаж электропроводки.

Провода необходимого сечения нужно прокладывать с использованием гофрированного рукава (металлического или из ПВХ), а соединения, выполненные в специальных коробках, следует пропаять и хорошо заизолировать.

Примечание. Следите за тем, чтобы точечные светильники не попадали на место расположения профилей. Если это происходит, необходимо сместить светильник или изменить разметку профилей.

Монтаж каркаса первого уровня

Конструкция потолка из гипсокартона с подсветкой состоит из каркаса и обшивки.

Итак:

• По разметке (смотри выше) крепят к стенам стартовые профили (27х28 мм), используя дюбель – гвозди или шурупы с дюбелями. Шаг крепления 250 – 300 мм.

Совет. Перед сверлением отверстий в стенах необходимо определить трассы прохождения скрытой проводки с помощью прибора – детектора или ориентируясь на выключатели, розетки и соединительные коробки. В этом случае будет меньше вероятность повредить провода.

• На потолочном перекрытии закрепляют скобы прямого подвеса для крепления основного профиля с шагом 800 мм.
• Устанавливают и прикручивают к стартовому профилю и скобам основные профили, контролируя их горизонтальность уровнем.

Примечание. Соединяют профили с помощью специальных соединителей.

• Нарезав болгаркой куски основного профиля длиной 340 мм, устанавливают их перпендикулярно уже смонтированным профилям, используя крабы, так же с шагом 40 см.

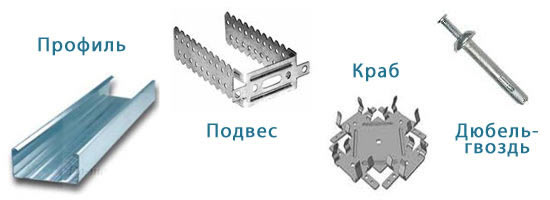

Комплектующие элементы для каркаса

В итоге получается каркас первого уровня виде решетки с ячейкой 40х40 см (по центрам профилей).

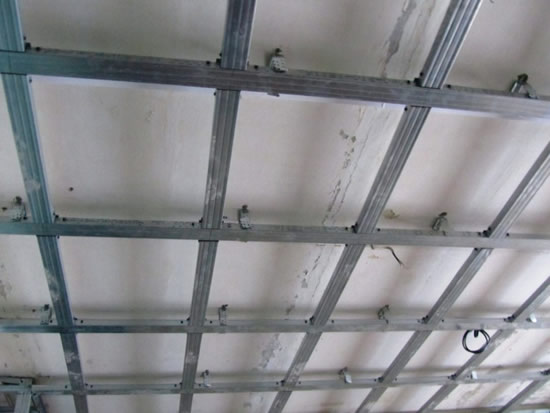

Каркас первого уровня

Крепление гипсокартонных листов

Гипсокартонный потолок с подсветкой подшивают листами (ГКЛ) толщиной 9, 5 или 12, 5 мм. Размеры листов 1, 2 * 2, 5 (3) м. Существуют влагостойкие ГКЛ (зеленого цвета).
Листами 12, 5 мм толщиной подшивают каркас обычно в один слой. Крепление ГКЛ выполняют шурупами по металлу длиной 25 мм с шагом 250 мм.
Стыки между листами заделывают шпаклевкой для стыков (Фугенфюллер) с применением сетки – серпянки (для продольных стыков) и строительного бинта (для поперечных).

Примечание. ГКЛ необходимо монтировать со смещением поперечных стыков (в разбежку).

Можно использовать ГКЛ толщиной 9, 5 мм в два слоя.
При этом первый слой крепиться, как описано выше, а второй – со смещением продольных и поперечных стыков. Листы второго слоя перед монтажом с обратной стороны покрывают слоем клея ПВА, а прикручивают, применяя шурупы длиной 35 мм.

Совет. Перед установкой второго слоя ГКЛ необходимо прошпатлевать стыки первого слоя.

При условии, что потолок гипсокартонный с подсветкой зашивается в два слоя, практически исключается возможность появления трещин на стыках в процессе эксплуатации, потолок будет намного прочнее (но несколько дороже и тяжелее).

Каркас второго уровня

Потолки с подсветкой из гипсокартона имеют каркас с некоторыми особенностями. Необходимо организовать нишу, в которой и будет располагаться светодиодная лента.
Начинать необходимо опять с разметки:

• На стенах размечают расположение стартового профиля (как описано выше).
• На поверхности потолка  выполняют разметку места расположения перехода между ярусами (ступеньки).

Совет. Нарисовать окружность (или ее часть) можно, используя в качестве циркуля отрезок проволоки с двумя петельками на концах. Одну из них надевают на шуруп, вкрученный в точке центра, а во вторую – вставляют карандаш.

• Определяют места установки приборов освещения (точечных светильников) и выполняют монтаж электрической проводки.

Примечание. Свободные концы проводов должны опускаться на 20 см ниже уровня потолка.

• Теперь необходимо подготовить стартовый профиль (27*28 мм) для криволинейных конструкций. Болгаркой надрезают «спинку» и одну из «полок» профиля с шагом 3 – 6 см (чем меньше шаг, тем меньше радиус возможного изгиба).
• Полученный профиль по разметке прикручивают к потолку шурупами длиной 35 мм в местах расположения основных профилей первого уровня (обязательно) и между ними.
• Аккуратно отрезают поперек листа полосы шириной, равной высоте ступеньки.
• С обратной стороны половы выполняют игольчатым валиком (можно шилом) множество проколов картона и смачивают гипсокартон водой (при помощи губки).
• Изгибая полосу, прикручивают ее к профилю.
• Изготавливают еще один гибкий профиль, надрезая две «полки» с тем же шагом, и прикручивают «спинкой» к низу полосы.
• Монтируют по разметке стартовый профиль на стены.
• Соединяют стены и «ступеньку» отрезками основного профиля с шагом 40 см.

Примечание. Основные профили второго уровня необходимо располагать под профилями первого яруса и дополнительно закрепить скобами прямого подвеса.

Изготовление ниши для подсветки

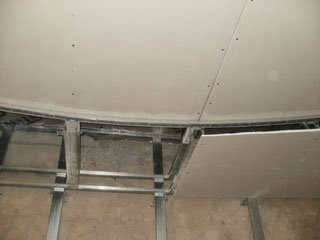

Монтаж каркаса

Гипсокартонные потолки с подсветкой подшивают снизу так, чтобы листы выступали за «ступеньку» на  80 – 120 мм. Края листов обрезают по линии параллельной «ступеньке» и усиливают еще одним «гибким» самодельным профилем.
К нему прикручивают бортик (полоску гипсокартона) высотой 50 – 60 мм, верхний край которого укрепляют П-образным профилем из ПВХ или пластмассовым арочным уголком. Стыки ГКЛ шпатлюют (описано выше).
Теперь можно зашпатлевать все поверхности потолка, затереть неровности шпаклевки, загрунтовать грунтом глубокого проникновения и окрасить.

Установка подсветки

Подсветка для потолка из гипсокартона с использованием светодиодной ленты монтируется совсем не сложно.
Но необходимо соблюдать несколько правил:

• Разрезать ленту на части следует только в специально помеченных местах.
• Если требуется соединить несколько кусков, то важно соблюдать полярность.
• Соединение более 3 лент (15 м) не применяется. Лучше выполнять параллельное подключение.
• Сеть 220 V подключают к контактам L и N блока питания, а ленту – к контактам “ + “ и “ – “ 12 V.
• RGB – ленту подключают к контроллеру (с соблюдением маркировки), а контроллер – к блоку питания.
• Проверяют работоспособность собранной конструкции и приклеивают ленту на место.

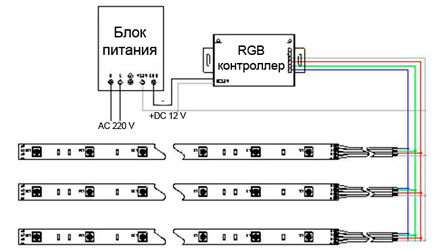

Параллельное подключение светодиодных лент

Примечание. При использовании дистанционного управления необходимо скрыто установить инфракрасный приемник ПДУ.
