Монтаж двухуровневого потолка из гипсокартона – основные принципы и советы

Красивые потолки

Гипсокартон многие выбирают в качестве материала отделки по одной простой причине, с помощью него можно преобразить практически любое помещение. Этот материал прекрасно подходит для отделки стен и потолков, создания замысловатых поверхностей и узоров.  Гипсокартон – почему?

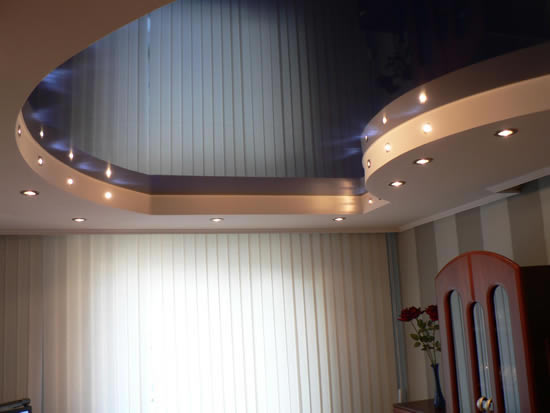

Красивые потолки – воплощение мечты

Строители любят данный материал прежде всего за легкость в работе с ним. Он легко пилится, сверлится, при определенном умении сгибается и с его помощью можно выровнять или наоборот исказить любую поверхность.

Новый материал – новые тенденции

Любое появление нового материала подталкивает дизайнеров и строителей к созданию совершенно новых направлений в строительстве и архитектуре. Так получилось и с гипсокартоном, его доступность привела к возможности устройства многоярусных потолков в домах и квартирах без больших капиталовложений. В сегодняшней статье мы рассмотрим возможность устройства и монтаж двухуровнего потолка из гипсокартона собственными силами.

Дизайн – предмет для творчества

Любая работа требует обязательной подготовки. Но прежде чем закупать материал и подготавливать необходимый инструмент требуется определиться с проектом потолка. В данном случае не помешает помощь грамотного дизайнера.

Вы можете и сами спроектировать такой потолок,  подсмотреть конструкцию у друзей, знакомых, на фото в журналах или сети Интернет. Не обязательно в точности повторять увиденное, можно воспользоваться основным направлением и добавить свои собственные идеи. Самое главное чтобы внешний вид комнаты не пострадал от этого.

Наша справка – неправильное устройство или окраска потолка может привести к значительному визуальному изменению пространства помещения. Это может сказаться как положительно, так и отрицательно на все восприятия отремонтированной комнаты. Помните об этом.

Многоуровневый потолок – монтируем сами

Подготовка — замер

Начинать следует с тщательного замера комнаты. В данном случае нас интересует потолок. Делается замер с помощью строительной рулетки.

Наш совет – для измерения потолка не обязательно прибегать к помощи стремянки и помощника. Вполне достаточно измерить пол в комнате, размеры у них одинаковы.

• Очень важно измерить диагональ помещения.
• По правилам, диагонали должны совпадать, но бывают исключения и не заметное для глаза отклонение, может сказаться на монтаже.

Наш совет – если вы обнаружили несовпадение диагоналей, иными словами ваша комната имеет ромбовидную конфигурацию, устраивая двухуровневый потолок можно не только устранить данную погрешность, но и воспользоваться ее для создания оригинального потолка. Все будет зависеть от вашей фантазии и вкуса.

Есть размер – нужен чертеж

Используя полученные размеры необходимо начертить  схему будущей конструкции с указанием расположения электропроводки, труб отопления и вентиляционных отверстий. Все что может касаться будущего монтажа.

Схема разметки.

Для этого можно использовать многочисленные компьютерные программы, но если вы вычерчиваете схему вручную, разлинуйте предварительно лист масштабной сеткой, так вам будет удобно располагать реперные точки.

Наш совет —  для помещений с небольшой высотой. Монтаж потолка двухуровнего из гипсокартона значительно снижает высоту потолка. Поэтому в отдельных случаях стоит применить такой прием. Устраиваемый потолок имеет меньший размер от основного. В данном случае со стороны стены с окном, отступается расстояние 150 – 200 мм. В итоге образуется потолочная ниша, в которой будут установлены гардины. В итоге в данной комнате можно будет устанавливать старые шторы, не изменяя их размер. Оставите ли вы свои шторы или установите новые в любом случае гардины или шторные струны будут скрыты от посторонних глаз, что придаст комнате дополнительного эффекта.

• На рисунке выше мы привели примерную схему будущего потолочного покрытия в два яруса. Далее все наше описание будет опираться на него.
• Это не говорит о том, что вам необходимо в точности повторить данную конструкцию, главное понять суть и принцип работы.
• Используя эти данные, можно выполнить конструкцию практически любой конфигурации и стиля.

Второй вопрос — материалы

Далее необходимо подготовить материалы.

Про расчет всех материалов мы не будем подробно рассказывать. Данная тема уже рассматривалась на страницах нашего ресурса с подробным описанием расчета необходимого количества гипсокартона, профиля и саморезов. Не будем заострять на этом внимание, желающие всегда могут прочитать об этом на наших страницах.

Наша справка – ни в коем случае не используйте при креплении профиля к потолку дюбель – гвозди и любые дюбеля из пластика. Используйте дюбель – анкеры из металла.

Это грубейшее нарушение может привести к тому, что во время возникновения возгорания, вся конструкция просто рухнет вниз. В данном случае важно понимать, анкер предназначается для удержания конструкции на отрыв, а дюбель работает на срез. Потолочный профиль удерживается на отрыв.

Инструменты для монтажа

Материалы готовы, осталось приготовить инструмент.

Нам потребуется:

• Стремянка
• Уровень водяной
• Дрель – перфоратор
• Электрический шуруповерт или отвертки с наконечниками под головки саморезов
• Ножовка
• Шнур малярный
• Ножницы по металлу
• Уровень обычный
• Угломер или строительный угольник для измерения углов

Первый шаг – разметка поверхности

Все готово можно начинать.

• С помощью водяного уровня находим самый низкий угол потолочного покрытия и отступив вниз, на 5 мм, делаем отметку.

Монтаж монтажу рознь

Сейчас мы сделаем маленькое отступление. Для чего это сделано вы поймете позже. Монтаж двухуровнего потолка из гипсокартона можно осуществить двумя способами.

Способ первый

Устройство №1

• Первый способ заключается в том, что вначале полностью монтируется первый уровень. Помимо профиля сразу устанавливается гипсокартон.
•  Поле этого, поверх ГКЛ монтируется каркас второго уровня и на него устанавливается гипсокартонное покрытие.
• Делается такая конструкция в том случае, когда площадь второго уровня сравнительно не велика.
• Двойной ГКЛ практически не играет большой роли в перерасходе материалов.
• В этом случае смонтировать второй уровень гораздо удобней, да и устанавливать гипсокартонное покрытие первого уровня намного легче.

Способ второй

Устройство №2

• Второй способ заключается в полном монтаже каркаса обоих уровней и в последнюю очередь устройстве обшивки покрытием.
• Данный способ применяется в том случае, когда площадь второго уровня довольно большая и использование двойного ГКЛ покрытия влечет за собой лишние финансовые потери и утяжеление конструкции в целом.

И первый и второй способы правильные, их использование зависит от конкретного потолка и его дизайна.

Разметка поверхности — окончание

Давайте попробуем способ первый.

• К  5 мм прибавляем еще 40 мм и ставим отметку.
• Согласно данной отметке, с помощью уровня, малярного шнура и линейки проводим по всему периметру комнаты линию на стенах.
• Конец линии должен точно совпасть с ее началом. Если это произошло, все выполнено правильно

Монтируем UD и подвесы

• По линии сверлим отверстия и с помощью дюбелей крепим по всему периметру UD (ПН) профиль.
• Далее необходимо установить подвесы для CD (ПП) профиля.

Наша справка — UD (ПН)  профиль направляющий – служит для изготовления и крепления конструкций из ГКЛ; CD (ПП) – профиль поддерживающий – применяется для изготовления каркаса конструкций из ГКЛ. ГКЛ – гипсокартонный лист.

Подвесы – установка по разметке.

• Теперь надо установить подвесы для крепления CD профиля.
•  Расположение подвесов напрямую зависит от направления установки гипсокартонных листов.
•  В данном случае располагать листы необходимо так, как вам больше всего удобно исходя из размеров помещения.
• Профиль необходимо расположить параллельно, на расстоянии 600 мм друг от друга.
• При этом стык листов ГКЛ должен приходиться точно на один CD профиль, а центр листа на другой.
• Для этого потолок размечается параллельными линиями исходя их вышесказанных размеров.
• На линиях делаются отметки с интервалом 600 мм и сверлятся отверстия.
• Устанавливаем подвесы. Данные детали крепятся на отрыв, поэтому воспользуйтесь вышесказанными рекомендациями по их креплению.

Способ крепления подвесного типа.

Устанавливаем CD

• Для точной установки CD профиля, воспользуйтесь строительным уровнем.
• Профиль крепится на подвесы с помощью саморезов «клопов».

Наш совет — Может оказаться так, что направление CD профиля вы выбрали таким, при котором не хватает использование цельного материала на всю длину. Профиль выпускается различного размера и необходимо правильно рассчитывать его при покупке, но если такое случилось, не отчаивайтесь, отдельные профили всегда можно соединить между собой с помощью стыковочных элементов и саморезов.

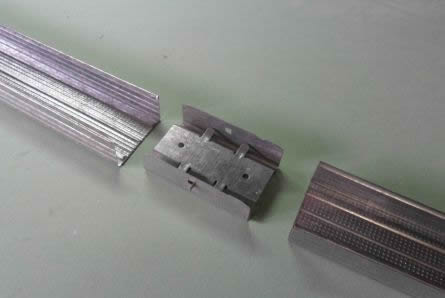

Стыковочный элемент.

 Ребра жесткости – «краб» правильное крепление

• После установки параллельных элементов каркаса, необходимо установить продольные ребра жесткости.
• Выполняются они из того же CD профиля.

Стыковка надрезом.

• Соединить продольные ребра с параллельными направляющими, можно подобным образом.

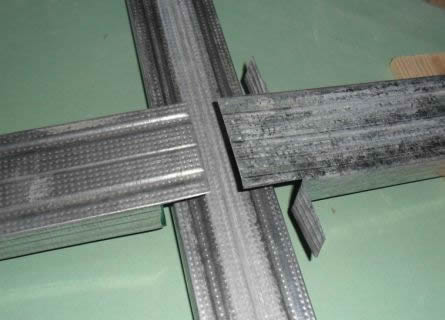

Стыковка «крабом».

• Но правильнее будет, когда соединение выполняется с помощью «краба».
• Приобрести «крабов» можно вместе с направляющими и крепежом ГКЛ, цена их не велика.

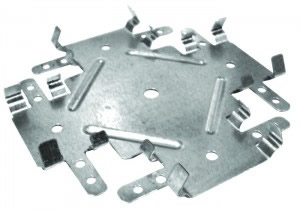

«Краб».

Наш совет — В основном ребра жесткости устанавливаются в местах стыков отдельных ГКЛ, но для придания конструкции дополнительной жесткости, в случае если потолок имеет очень большой размер, рекомендуем установить несколько ребер ровно посередине длины листа ГКЛ.

• Если ребра жесткости, устанавливаемые в местах стыков отдельных листов ГКЛ, должны располагаться строго по размеру листа, то остальные можно расположить согласно схеме второго уровня.
• Как это сделать станет понятнее, когда мы перейдем к его описанию.
• Размер в данном случае не играет роли, их основная задача придание жесткости всей конструкции

В конечном итоге у вас должна получиться конструкция похожая на ту, что показана на рисунке.

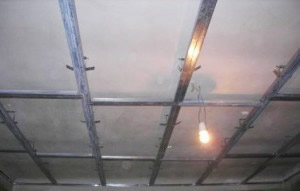

Готовый каркас.

Важная составляющая — электропроводка

Временно остановим монтаж и займемся электропроводкой. Вот когда пригодится наша схема. Составляя ее, вы должны сразу определиться с количеством осветительных приборов и их расположением.

Внимание: Проведите проводку и сделайте выводы в местах, где по вашей задумке должны находиться ваши светильники, люстры или другая подсветка.

Крепим гипсокартон

Настала очередь крепления листов ГКЛ.

• Крепятся листы непосредственно к профилям CD и UD.
• Не забывайте прикрепить ГКЛ к ребрам жесткости.

Наш совет — Во время установки гипсокартона сразу делайте отверстия и выводите проводку, в противном случае после завершения монтажа это будет очень сложно сделать.

• Головки саморезов крепления необходимо утапливать в гипсокартон таким образом, чтобы в дальнейшем, при малярно – отделочных работах, их выступающие края не мешали вам.

Наш совет — Закончив крепление, проведите по местам установки саморезов металлическим шпателем. Выступающие головки саморезов будут цепляться за него, докрутите их.

Последний этап монтажа — разметка

Продолжаем монтаж, двухуровневые потолки из гипсокартона состоят из нескольких частей расположенных на разной высоте. Наша дизайнерская задумка состоит в утопленной центральной части с некоторым фигурным обрамлением. Вот это обрамление мы и будем монтировать.

• Наша вторая часть находится ниже первой, поэтому нам нужно отступить от нее вниз на расстояние, которое у нас запланировано.
• Необходимо по всему периметру закрепить профиль, как и в первом случае.
•  Отличие заключается в том, что теперь мы имеем совершенно ровную поверхность от которой нам предстоит отталкиваться. .
• Поэтому нам не потребуется уровень, отметки можно сделать с помощью строительного угольника.
• После того как отметки сделаны и линия проведена, сверлим отверстия и по периметру крепим профиль UD.
• На поверхности первого уровня чертим рисунок, согласно нашего чертежа. Вот когда пригодится разлинованная поверхность.

Профиль – устройство и крепление

Рассматривая монтаж двухуровневых потолков из гипсокартона, можно понять, что без согнутого профиля в этом вопросе не обойтись.

• Профиль, используемый для окаймления рисунка необходимо согнуть строго по чертежу.
• Как гнуть профиль, подробно описано на наших страницах, поэтому повторяться не будем, наши постоянные читатели уже знакомы с этим.

Единственное что необходимо добавить, крепиться в данном случае он будет непосредственно сверху покрытия первого уровня.

• Не в коем случае не стоит рассчитывать, что саморезы закрученные в гипсокартон, удержат вес второго уровня.
• Закручивать их необходимо непосредственно в каркас первого уровня. Вот когда могут пригодиться ребра жесткости.
• Устраивая ребра первого уровня и зная расположение несущих элементов второго, можно вполне успешно разместить первые таким образом, чтобы они, исполняя свою роль, одновременно служили креплением для фигурных элементов второго уровня.

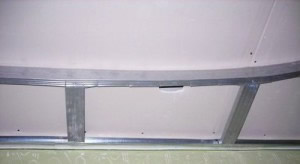

Каркас №2.

• Установка ребер жесткости на втором уровне обязательна.
• После завершения монтажа каркаса, можно приступать к обшивке его гипсокартоном.
• Обшивка выполняется точно так же как и в первом случае и проблем с этим не возникнет. Не забывайте, как и в предыдущем уровне, про электропроводку.

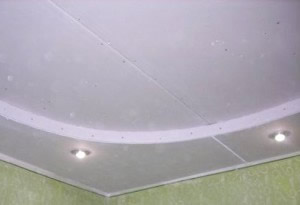

Монтаж закончен.

Монтаж и все остальное

Описывая  двухуровневые потолки из гипсокартона, монтаж, основные способы крепления и материалы мы не упомянули о том, как согнуть гипсокартонный лист. Сделали мы это не из-за незнания или забывчивости, а по той причине, что инструкция по данному вопросу также довольно подробно описана на страницах нашего ресурса,   как и заделка швов гипсокартона, шпаклевка и его покраска.

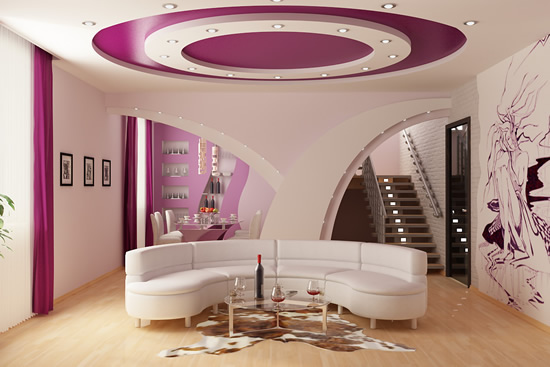

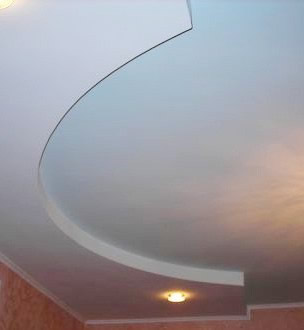

Вид после отделки.

Ознакомившись с рекомендациями по устройству данных конструкций своими руками, следует учесть, что это всего лишь основные принципы и направления. Каждый потолок требует индивидуального подхода, но основные принципы работы в данном вопросе общие.
